Куда направилось радиоактивное облако
Авария на 4-м блоке Чернобыльской АЭС началась с мощного теплового взрыва в активной зоне, в результате которого в атмосферу был выброшен полный набор радионуклидов, которые к этому времени накопились в реакторе. Образовавшееся радиоактивное облако распространялось по направлению ветра.
Последовавший затем пожар графитовой кладки, поддерживаемый большой энергией, выделявшейся при распаде радионуклидов, накопленных за кампанию реактора и оставшихся после взрыва в шахте реактора или около неё, привел к длительному выходу радиоактивности в атмосферу в форме струи, которая непрерывно меняла свое исходное направление, следуя направлению ветра. Интенсивный выброс в форме струи наблюдался около 10 суток.
26 апреля 1986 г. часть траекторий воздушных масс имела направления от Чернобыльской АЭС через Белоруссию и Прибалтику на Финляндию, Швецию и Норвегию (скорее всего, это был «взрывной» выброс), а часть — через Украину и Польшу на Германию, Данию, Бельгию, Нидерланды и север Франции.
27 апреля 1986 г. атмосферные траектории протянулись от Чернобыльской АЭС опять через Белоруссию и Скандинавские страны, но с поворотом на восток через Кольский полуостров. 28 апреля преобладала обстановка ближе к штилевой с продолжением разворота ветра на восток, 29 апреля траектории имели в основном восточное направление, а 30 апреля развернулись через юг на юго-запад и запад. Таким образом, загрязненный воздух уже в первые дни начал распространяться как на Европейскую территорию СССР, так и Западную Сибирь и страны Европы.
Загрязнение территории России сегодня
При подготовке карт современного загрязнения территории России радионуклидами, учены проводили комплексные исследования, которые включали оценку распределения цезия-137, стронция-90 и трансурановых элементов по почвенному профилю. Было установлено, что радиоактивные вещества все еще содержатся в верхнем 0-20 см слое почвы. Таким образом, радионуклиды находятся в корнеобитаемом слое и вовлекаются в биологические цепи миграции.
Максимальные уровни загрязнения территории России стронцием-90 и плутонием-239,240 чернобыльского происхождения находятся в западной части Брянской области – где уровни загрязнения по 90Sr составляют порядка 0,5 Кюри/кв.км, а 239, 240Pu – 0,01 – 0,1 Кюри/кв.км.
Карта загрязнения территории Брянской, Калужской, Орловской и Тульской областей стронцием-90.
Карта загрязнения территории Брянской области плутонием 239, 240
Карты загрязнения России 137Cs чернобыльского происхождения
Карты загрязнения Брянской области 137Cs
Брянская область является самой неблагополучной в радиационном плане. Западные районы районы области еще долгое время будут загрязнены радиоизотопами цезия. По прогнозным оценкам в 2016 году, в районе населенных пунктов Новозыбков, Злынка, уровни поверхностного загрязнения цезия-137 будут достигать 40 Кюри на квадратный километр.
Карта загрязнения территории Брянской области цезием-137 (по состоянию на 1986 год)
Карта загрязнения территории Брянской области цезием-137 (по состоянию на 1996 год)
Карта загрязнения территории Брянской области (по состоянию на 2006 год)
Карта прогнозного загрязнения территории Брянской области (по состоянию на 2016 год)
Карта прогнозного загрязнения территории Брянской области (по состоянию на 2026 год)
Карта прогнозного загрязнения территории Брянской области в 2056 году.
Карты загрязнения 137Cs Орловской области
Карта загрязнения цезием-137 территории Орловской области в 1986 году.
Карта загрязнения цезием-137 территории Орловской области в 1996 году.
Карта загрязнения цезием-137 территории Орловской области в 2006 году.
Карта прогнозного загрязнения цезием-137 территории Орловской области в 2016 году.
Карта прогнозного загрязнения цезием-137 территории Орловской области в 2026 году.
Карта прогнозного загрязнения цезием-137 территории Орловской области в 2056 году.
Карты загрязнения 137Cs Тульской области
Карта загрязнения цезием-137 территории Тульской области в 1986 году
Карта загрязнения цезием-137 территории Тульской области в 1996 году
Карта загрязнения цезием-137 территории Тульской области в 2006 году
Карта прогнозного загрязнения цезием-137 территории Тульской области в 2016 году
Карта прогноза загрязнения цезием-137 территории Тульской области в 2026 году
Карта прогноза загрязнения цезием-137 территории Тульской области в 2056 году
Карты загрязнения 137Cs Калужской области
Карта загрязнения 137Cs Калужской области в 1986 году
Карта загрязнения 137Cs Калужской области в 1996 году
Карта загрязнения 137Cs Калужской области в 2006 году
Карта прогнозного загрязнения 137Cs Калужской области в 2016 году
Карта прогнозного загрязнения 137Cs Калужской области в 2026 году
Карта прогнозного загрязнения 137Cs Калужской области в 2056 году
Материал подготовлен на основании Атласа современных и прогнозных аспектов последствий аварии на Чернобыльской АЭС на пострадавших территориях России и Беларуси, под редакцией академика Российской академии наук Ю.А.Израэля и академика Национальной академии наук Беларуси И.М. Богдевича. 2009 год.
Радиационный мониторинг
Потребность в достоверной информации о пространственно-временной картине радиоактивного загрязнения определила необходимость создания системы радиационного мониторинга. В середине XX в. это была принципиально новая задача.
Система радиационного мониторинга создавалась в СССР в гидрометеослужбе в двух направлениях:
- Высокомобильные дистанционные наблюдения аэро- и наземная гамма- съемки требующие участия высококвалифицированных специалистов, развивались и осуществлялись на базе научно-исследовательских организаций
- Сетевые наблюдения внедрялись как составная часть Общегосударственной службы контроля за уровнем загрязнения окружающей среды.
Для перевода используемых в России единиц в систему СИ используется соотношение 1 Ки/км2=37кБк/м2
Радиационный мониторинг включает три основных подсистемы, создание которых осуществлялось с середины 50-х по вторую половину 60-х гг. XX в.
- Оперативный мониторинг территорий и загрязненных воздушных масс с использованием дистанционных гамма-измерений с мобильных средств (аэро- и автомобильные лаборатории). Аэрогамма — съемки и наземные съемки радиоактивных следов ядерных взрывов на полигонах страны и за их пределами начали осуществляться с 1954 г. Эти съемки обеспечивают измерения мощности дозы и радионуклидного состава гамма-излучающих продуктов практически в любом месте страны. Одновременно при аэро- и наземных измерениях может осуществляться отбор проб аэрозолей на фильтры с помощью подвесных гондол на самолетах и воздухозаборных устройств на наземных станциях.
- Систематические наблюдения на сети гидрометеорологических станций за радиоактивностью выпадений, радиоактивностью воздуха и гамма-полем стали осуществляться с начала 60-х годов XX в. Сеть гидрометеорологических станций обеспечивала следующий комплекс наблюдений: исследования выпадений на горизонтальные планшеты — до 400 пунктов; измерения мощности дозы гамма-излучения — до 1400 пунктов; отбор проб аэрозолей из воздуха на фильтры при объемах прокачки до 4.103 м3/час — до 50 пунктов. В нескольких десятках пунктов осуществляется отбор проб аэрозолей на вертикальные планшеты, проб осадков, пресных и морских вод. Первичная оценка радиоактивности проб производится на метеостанциях по бета-активности. Полный радионуклидный состав проб аэрозолей и воды определяется радиохимическими и гамма-спектральными методами. Наземная сеть обеспечивает наблюдения на территории всей страны с регулярностью, необходимой для надежного выявления долгосрочных тенденций в изменении интенсивности уровней радиоактивных выпадений, радиоактивности приземной атмосферы, морских и пресных вод, уровня гамма-поля. Эта сеть также обеспечивает оперативное обнаружение загрязнения при испытаниях ядерного оружия и крупных авариях на атомных предприятиях.
- Судовая сеть (15 научно-исследовательских судов и судов погоды) обеспечивала (до 1988 г.) обнаружение радиоактивных продуктов практически в любой точке Мирового океана и решала задачу установления выноса радионуклидов с территории нашей страны и других государств, их последующего распространения, а также контроль за выполнением моратория на испытания ядерного оружия в атмосфере.
Все измерения, осуществляемые с помощью средств сети Гидрометеослужбы, удовлетворяют как национальным, так и международным (МАГАТЭ, Научного комитета по атомной радиации ООН и др.) стандартам.
Полигоны
12. «Глобус-1», Галкино, Россия
Координаты: 57°31′00″ с. ш. 42°36′43″ в. д.
Зараженные территории: Ивановская область
Выброс от мирного подземного взрыва проекта «Глобус-1» в 1971 году и сегодня является причиной заражения окружающей территории.
По официальным данным, сегодня уровень фона приближается к допустимому (хотя часть прилегающих территорий и сегодня закрыта).
Однако, кроме этого места, в Подмосковье существует несколько старых радиомогильников, а на западе отмечается повышенный фон, появившийся в результате Чернобыльской аварии.
Если власти признают заражение, придется выплачивать пособия и обеспечивать льготы (включая бесплатное высшее образование).
13. Семипалатинский испытательный полигон, Семипалатинск, Казахстан
Координаты: 50°07′00″ с. ш. 78°43′00″ в. д.
Зараженные территории: Точных данных нет

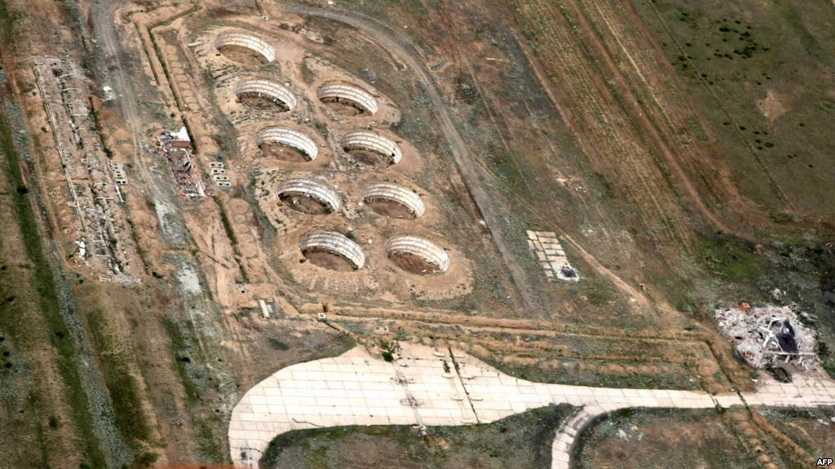

Огромный полигон для испытания ядерного оружия является закрытой радиоактивной зоной. Как и многие другие аналогичные местности, заражение неравномерно: удивительно, но не каждая воронка от ядерного взрыва сегодня фонит.
Что с того местным жителям и окружающей территории? Большую часть облаков приняла степь и почвы, поэтому появляться в Семипалатинске – ныне Семее – еще опаснее, чем в зоне поражения ЧАЭС.
Где подробная карта заражения?
К сожалению, точной карты зараженных территорий не существует: подробный анализ не выгоден для властей и предприятий. Существование подобных карт с активными зонами приведет к штрафным санкциям и необходимости выплачивать огромные пособия и другие льготы.
Кроме того, радиация характеризуется сложным распространением: даже после аварии на ЧАЭС отмечено, что фон в 2 точках карты на расстоянии 50-200 метров друг от друга может отличаться на несколько порядков. Поэтому обвинять кого бы то ни было в отсутствии точных сведений нельзя. Но и забывать о том, что случайно можно зайти в “горячую” зону – не стоит.
Еще нужно учитывать, что в России огромное число небольших радиоактивных могильников, разбросанных по всем регионам, атомные электростанции, рудники, предприятия по переработке радиоактивных руд. Карта может выглядеть так, но это невероятно скудная версия реального положения вещей:
Здесь не отмечены даже официальные могильники: ввиду высокой секретности, многие из них после развала СССР пропали с карт – специально, или из-за увольнений людей, причастных к ним.
Видишь знак радиационной опасности? Встретил на пути местность, где не растет ничего? Беги оттуда.
iPhones.ru
Читай внимательно: возможно, ты живешь в одном из них.
Рассказать
Не инженер, радиофизик и музыкант. Рассказываю о технике простым языком.
Радиус заражения
Радиус заражения представляет собой 30-километровую зону отчуждения. Эту зону разделили на три участка:
Особая зона (промышленная площадка у самой станции);
10-километровая зона. Ученые сходятся во мнении, что именно эта территория содержит самое большое количество радиации;
30-километровая зона. Эта зона по мнению ученых уже практически полностью реабилитировалась.
Из всех этих зон в экстренном порядке были вывезены несколько сотен тысяч людей. В ходе передвижения радиоактивного чернобыльского облака почва загрязнялась неравномерно. На сегодняшний день существует три очага загрязнения:
Центральный (в этом очаге находится сама ЧАЭС, Чернобыль и Припять);
Брянско-Белорусский очаг;
Очаг в районе Тулы, Калуги и Орла.
Последствия аварии на ЧАЭС сказалось не только на странах бывшего Советского Союза. Если взглянуть на карту передвижения чернобыльского облака, то можно заметить, что оно пролилось радиоактивным дождем над: Германией, Скандинавией, Великобританией, Северной Америкой, Молдовой, Латвией, Литвой, Эстонией, Румынией, Чехией, Албанией, Ирландией, Японией и другими странами.
Что стало причиной аварии на ЧАЭС
25 апреля персонал станции должен был остановить четвёртый энергоблок для планового ремонта. Обычно во время такой остановки проводятся испытания различного оборудования. В этот день планировали испытать турбогенератор. В результате разных действий в течение дня в реакторе начался неконтролируемый рост мощности, что привело к перегреву и взрыву.
Государственная комиссия СССР возложила вину на персонал станции и руководство ЧАЭС. Операторам не надо было проводить эксперимент «любой ценой». По словам автора доклада в МАГАТЭ Валерия Легасова, первопричиной аварии явилось крайне маловероятное сочетание нарушений порядка и режима эксплуатации, допущенных персоналом энергоблока.
Источник. Стр. 311
Позже мнение было пересмотрено: основной причиной назвали конструктивные особенности реактора, о которых персонал не знал, как не знал и о рисках, которые несёт такое устройство.

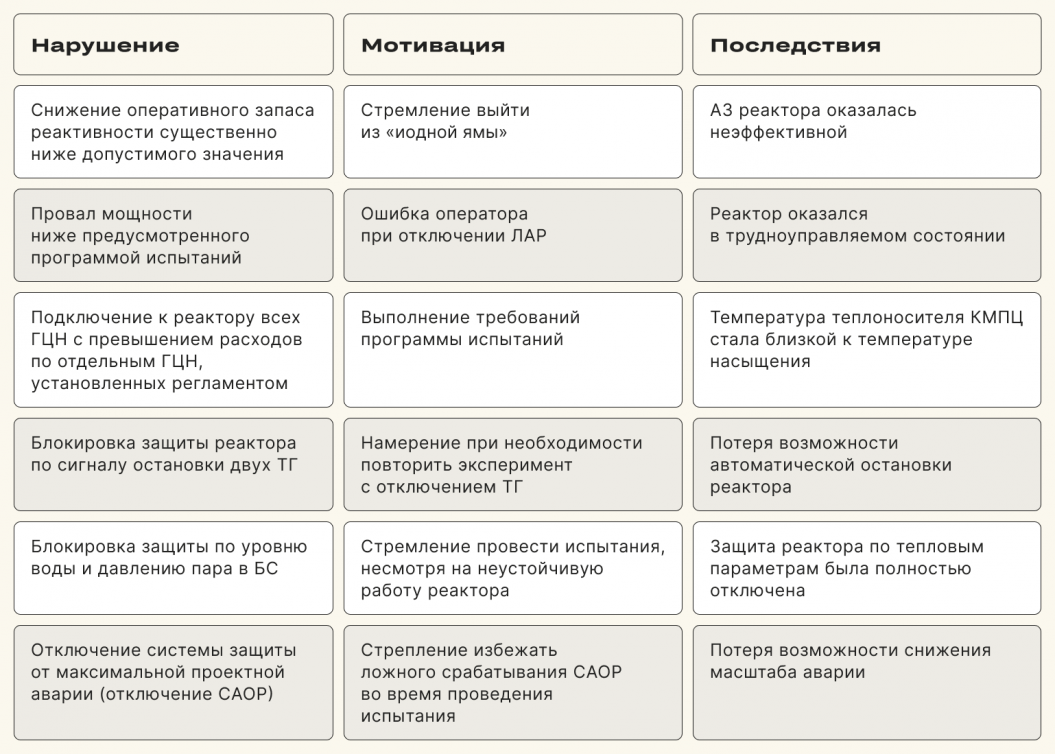

Днём операторы отключили систему аварийного охлаждения реактора — САОР, а во время эксперимента изменили порядок его проведения. И то и другое не было нарушением регламента, но привело к катастрофе.
Кроме действий персонала, у МАГАТЭ были вопросы к общей структуре по обеспечению безопасности на радиационных объектах в СССР. Эксперты отмечали низкую культуру производственной безопасности даже среди работников атомной отрасли.
Мёртвый город Припять
Как немой укор — колесо обозрения. Аттракцион планировали запустить в майские праздники. Но 26 апреля 1986 г. навсегда разделило жизнь горожан на «до» и «после». Ещё лет 15 здесь работали лаборатории, АТС для внутренней связи, милиция, пожарные. И даже сегодня в Припяти обслуживаются три объекта. Насосная станция подаёт на ЧАЭС питьевую воду из скважины, машины из спецгаража вывозят радиоактивные отходы, а в прачечной стирают одежду работников зоны. «Сейчас на канализационном люке дозиметр показал 53 микрозиверта в час, — сообщает Женя. — А 1-2 мая 1986 г. в Киеве уровень доходил до 400».
Как очищали Чернобыль от радиации
С мая по декабрь (т.е. до наступления устойчивых морозов) над Чернобыльской АЭС проводилось подавление дождевых облаков. Ликвидаторы стремились не допустить выпадения дождя над зоной отчуждения. С первым же крупным дождем радиоактивное пятно сильно расплылось бы и попало в реку. А вот дожди в других регионах принесли с собой выбросы с АЭС, поднятые пожаром и ветром. Их регистрировали даже в Скандинавии. В Чернобыле для залива бетона использовались бетононасосы производства Worthington, Putzmeister и Schwing. На «Фукусиму» отправлен подобный насос Putzmeister Holding со стрелой в 70 метров.
Возвращение в зону отселения: брянские чернобыльцы пытаются вернуть федеральную поддержку
«Мы проводим ежегодную оценку радиационной безопасности брянского населения. В прошлом году на юго-западных территориях выполнили 6 360 исследований продуктов питания. Превышение нормативов СанПиН обнаружили в 5,5% (в 1986 году превышение составляло 14%). В 2013 году зарегистрировали 111 населенных пунктов, в которых пищевая продукция местного производства не соответствовала гигиеническим нормативам, в 2015-м — 87. В наиболее загрязненных районах превышено содержание цезия-137 в молоке из личных подсобных хозяйств и дикорастущей пищевой продукции. Образцы картофеля и овощей, отобранные из личных подсобных хозяйств юго-западных территорий, соответствовали нормативам.
Карта загрязнения от Чернобыльской АЭС
В результате неядерного взрыва (первопричиной аварии был паровой взрыв) реактора 4-го блока Чернобыльской АЭС были повреждены и разгерметизированы тепловыделяющие элементы, содержащие ядерное топливо (уран-235) и накопившиеся за время работы реактора (до 3-х лет) радиоактивные продукты деления (сотни радионуклидов, включая долгоживущие). Выброс из аварийного блока АЭС радиоактивных материалов в атмосферу состоял из газов, аэрозолей и мелкодисперсных частиц ядерного топлива. Кроме того, выброс длился очень долго, это был растянутый во времени процесс, состоящий из нескольких стадий.
Места аварий с масштабными радиоактивными выбросами
5. Чернобыльская атомная электростанция, Припять, Украина
Координаты: 51°23′22″ с. ш. 30°05′59″ в. д.
Зараженные территории: Брянская, Орловская, Тульская, Калужская области России; Брестская, Гомельская, Гродненская, Минская, Могилевская области Республики Беларусь
Трагедия на ЧАЭС привела к самому масштабному радиоактивному заражению территорий в истории человечества. Облака активных газов прошли Россию насквозь. Досталось и Восточной Европе – Румынии, Балканским странам.
Территории, зараженные цезием-137, будут отравлять жителей еще как минимум 30 лет. А радиоактивный фон многих районов и населенных пунктов Брянской, Калужской, Тульской и Гомельской областей превышает допустимый в разы.
6. 569-я береговая техническая база, Мурманск, Россия
Координаты: 69°27′ с. ш. 32°21′ в. д.
Зараженные территории: Мурманская область
В 1982 году здесь, на губе Андреева, произошла утечка радиоактивной воды. В результате в Баренцево море вытекло 700 тысяч тонн воды – больше, чем с Фукусимы.
Расположенные в Мурманской области захоронения отработанного ядерного топлива и береговые базы судов атомного технологического обслуживания привлекают исследователей со всего мира. Уровень радиации растет с каждым годом.
7. Бухта Чажма, Находка, Россия
Координаты: 42°54′02″ с. ш. 132°21′08″ в. д.
Зараженные территории: залив Петра Великого (?), акватория порта Находка
В результате произошедшей в августе 1985-го авария на атомной подводной лодке К-431 авариии произошло заражение площади около 100 тысяч квадратных метров.
Хотя фон постепенно снижается, бухта Павловского и по сей день опасна для посещений. Кроме того, вероятны утечки, распространяющие опасные изотопы в морские воды.
8. Посёлок Айхал, Россия
Координаты: 65°56′00″ с. ш. 111°29′00″ в. д.
Зараженные территории: Республика Саха (Якутия)
Проект «Кратон-3», в рамках которого рядом с поселком Айхал 24 августа 1978 года был произведён подземный взрыв для изучения сейсмической активности со случайным выбросом в окружающую среду, сделав непригодной для жилья территорию на 50 км вокруг.
Кроме этого, в Якутии были произведены аналогичные эксперименты (но без воздушного заражения) в рамках проектов “Кристалл”, “Горизонт-4”, “Кратон-3/4”, “Вятка”, “Кимберлит” и целая серия взрывов в районе города Мирного.
Официальные источники утверждают, что места взрывов обладают стандартным природным фоном. Так ли это на самом деле – неизвестно.
9. Камско-Печорский канал, Красновишерск , Россия
Координаты: 61°18’22″с. ш. 56°35’54″в. д.Зараженные территории: Пермская область
Серия поверхностных взрывов для строительства канала привели к заражению близлежащих Печорских лесов еще в 1971 году.
Однако, здесь наблюдается самое главное свойство радиоактивного заражения: радиация еще встречается, хотя официальные измерения не могут охватить всю территорию, основные места проверок чисты.
10. Удачнинский горно-обогатительный комбинат, Удачный, Россия
Координаты: 66°26′04″ с. ш. 112°18′58″ в. д.
Зараженные территории: Якутия
Радиоактивное облако, возникшее в результате надземного взрыва в рамках проекта по созданию плотины для Удачнинского горно-обогатительного комбината, накрыло соседние населенные пункты.
Большая часть территории сегодня обладает природным фоном, но в отдельных местах сохраняется так называемый “мертвый лес” – участки мертвой растительности без каких-либо признаков жизни.
11. Газоконденсатное месторождение, Крестище, Украина
Координаты: 49°33′33″ с. ш. 35°28′25″ в. д.
Зараженные территории: Донецкая область Украины
Попытка ликвидации утечки газа из газоконденсатного месторождения с помощью направленного ядерного взрыва не возымела успех. Зато произошел выброс радиации, отголоски которой встречаются неподалеку и сегодня.
Как сразу после эксперимента, так и сегодня, официальных данных о радиационном фоне нет.
