Электростанции россии (тэс, гэс, гаэс, аэс)

Ангарский каскад

На крупнейших реках страны построены комплексы гидроэлектростанций, размещенных одна за другой и представляющих собой единую гидротехническую систему. Крупнейший из таких комплексов — Ангарский каскад, в состав которого входят три станции из первой десятки. Суммарная мощность станций комплекса составляет 12,014 гигаватт, и за год они вырабатывают такое количество электроэнергии, которое покрывает 6 % от общего потребления по стране.

Первая ступень — Иркутская гидроэлектростанция (0,662 гигаватта), перегородившая Ангару в 1950–1959 годах. Получившееся в итоге водохранилище подняло уровень Байкала примерно на метр.

Ниже расположена Братская гидроэлектростанция (4,5 гигаватта), которая лидирует по среднегодовой выработке электроэнергии в стране. Ее строительство длилось с 1954 по 1966 год. Братское водохранилище является одним из самых больших в мире.

Усть-Илимская электростанция (3,84 гигаватта) — третья ступень — строилась с 1963 по 1980 год.

Богучанская гидроэлектростанция (2,9 гигаватта) у города Кодинска в Красноярском крае на текущий момент представляет собой нижнюю ступень Ангарского каскада. Она строилась с 1974-го и была введена в эксплуатацию только в 2014 году. Это самое длительное строительство в истории страны. Возведение Богучанской ГЭС вызвало негативную реакцию международных природоохранных организаций.

Однако в дальнейшем планируется строительство еще трех ступеней каскада: Нижнебогучанской гидроэлектростанции мощностью 660 МВт, Мотыгинской гидроэлектростанции мощностью 1 145 МВт и Стрелковской гидроэлектростанции мощностью 920 МВт. Все три станции пока находятся лишь в стадии проектирования. Автор проектов всех действующих и будущих ГЭС Ангары — институт «Гидропроект».

Крупнейшие тепловые электростанции России: список

Общая суммарная мощность вырабатываемой тепловыми электростанциями России энергии составляет более 140 млн. кВт*ч, при этом карта электростанции РФ четко дает возможность проследить наличие того или иного вида топлива.

https://youtube.com/watch?v=xURxSIf2jfE

Крупнейшие электростанции России по федеральным округам:

1. Центральный:
   • Костромская ГРЭС, которая работает на мазуте;
   • Рязанская станция, основным топливом для которой является уголь;
   • Конаковская, которая может работать на газе и мазуте;
2. Уральский:
   • Сургутская 1 и Сургутская 2. Станции, которые являются одними из самых крупных электростанций РФ. Обе они работаю на природном газе;
   • Рефтинская, функционирующая на угле и являющаяся одной из крупнейших электростанций на Урале;
   • Троицкая, также работающая на угле;
   • Ириклинская, главным источником топлива для которой является мазут;
3. Приволжский:
4. Сибирский ФО:
5. Южный:
6. Северо-Западный:

Также в числе крупных электростанций Урала относится Березовская ГРЭС, которая использует в качестве главного топлива уголь, получаемый из Канско-Ачинского угольного бассейна.

Гидроэлектростанции

Карта электростанций России (РФ) была бы не полной без упоминания гидроэлектростанций, которые занимают заслуженное второе место в электроэнергетики РФ. Главным преимуществом применения именно таких станций является использование ими в качестве источника энергии возобновляемые ресурсы, кроме того, подобные станции отличает простота эксплуатации. Самым богатым округом России по количеству ГЭС является Сибирь, благодаря наличию большого количества бурных рек. Использование воды в качестве источника для получения энергии позволяет при снижении уровня капиталовложений получить электроэнергию, которая в 5 раз дешевле, чем вырабатываемая электростанциями Европейской территории.

Список электростанций России, которые вырабатывают энергию при помощи воды расположены на территории Ангаро-Енисейского каскада:

1. Енисей: Саяно-Шушенская и Красноярская ГЭС;
2. Ангара: Иркутская, Братская, Усть-Илимская.

При этом гидроэлектростанции нельзя назвать полностью экологичными, поскольку перегораживание рек приводит к значительному изменению рельефа местности, что сказывается на водных экосистемах.

Атомные электростанции

Третьими в списке электростанций России являются атомные станции, которые в качестве топлива используют силу атомной энергии, высвобождающуюся при соответствующей реакции. АЭС обладают большим количеством преимуществ, в числе которых:

• большое содержание энергии в атомном топливе;
• полное отсутствие выбросов в атмосферный воздух;
• для выработки энергии не требуется участия кислорода.

При этом атомные станции относят к объектам повышенной опасности, поскольку при работе данного типа станции существует вероятность наступления техногенной катастрофы, которая может вызвать значительное загрязнение территории. Также к минусам использования АЭС относятся проблемы с захоронениями отходов функционирования станции. Наибольшая часть АЭС на территории России сконцентрирована в Центральном ФО (Курская, Смоленская, Калининская, Нововоронежская станции). Количество АЭС на Урале ограничивается одной Белоярской станцией. Также несколько атомных станций имеется в Северо-Западном и Приволжском федеральном округе.

Подведем итоги

Подводя итоги, можно отметить, что количество электростанций в России составляет 558 действующих объектов, что в достаточной степени покрывает потребность промышленности и населения в электроэнергии.При этом наиболее дешевыми в эксплуатации являются ГЭС, а самую дешевую энергию вырабатывают АЭС, которые при этом остаются самыми опасными объектами. Факторами, оказывающими влияние на размещение станций, являются наличие сырья и нужды потребителей. Например, электростанции Урала занимают небольшую часть общего числа, поскольку плотность населения в данном регионе намного ниже, чем в центральных районах, которые считаются самыми «богатыми» по количеству ТЭЦ, АЭС и ГРЭС.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

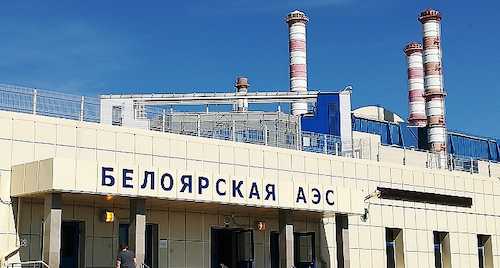

Белоярская АЭС

Данная установка находится на территории Свердловской области в населенном пункте Заречный и считается второй в РФ электростанцией этого типа промышленного уровня. Она стала своеобразной преемницей Обнинской АЭС и носит имя И.В. Курчатова. Вплотную примыкает к берегу Белоярского искусственного водоема, используемого для забора охлаждающей жидкости.

Конструктивно объект скомпонован на основе 4-х энергетических блоков, последовательно вводимых в эксплуатацию через определенные промежутки времени. В двух из них использованы российские реакторы на основе тепловых нейтронов, а в двух остальных – реакторные установки с быстрыми нейтронами. Первые 2 энергоблока начали действовать в 1964 и 1967 годах, а после выработки ими рабочего ресурса, перестали эксплуатироваться в 1981 и 1989 годах.

На текущий момент в действующем виде находятся энергетические блоки №№ 3 и 4 (соответственно 600 и 880 МВт). Последняя установка, начавшая работу в 2016 году, завоевала первенство наиболее крупного промышленного реактора, действующего на основе быстрых нейтронов. Замкнутый цикл переработки ядерного топлива способствует минимизации продуктов с радиоактивным загрязнением и существенному расширению возможностей использования топлива для данной отрасли.

Из остановленных реакторов №№ 1 и2 топливо полностью удалено и хранится в специально оборудованных бассейнах, находящихся в этом же здании. Произведена остановка всех технических узлов, не участвующих в обеспечении безопасности объекта. Продолжается лишь действие вентиляционных систем, поддерживающих внутри помещений оптимальный микроклимат. Кроме того, постоянно действует аппаратура, осуществляющая радиационный контроль.

Названы 5 крупнейших ГЭС, ТЭС и АЭС в России

Когда в девятнадцатом веке ученые изобрели лампочку и динамо автомобиль, потребность в электроэнергии возросла. В двадцатом веке потребность компенсировали сжиганием угля на электрических станциях, а когда она еще более увеличилась, пришлось искать новые источники. Благодаря инновационным исследованиям ток получают из экологически чистых источников. Существует 5 крупнейших ГЭС, ТЭС и АЭС в России.

ГЭС — гидроэлектростанция. В каждой из них энергия производится от индукционного тока. Он появляется, когда вращается проводник в магните, при этом механическую работу выполняет вода. ГЭС — это плотины, перегораживающие реки, контролирующие течение, из чего и черпается энергия.

5 крупнейших ГЭС в России:

1. Саяно-Шушенская им. П. С. Непорожнего на р. Енисей в Хакасии: 6 400 МВт. Работает с декабря 1985 г. под руководством ОАО «РусГидро».
2. Красноярская в 40 км от Красноярска: 6 000 МВт. Работает с 1972 г. под руководством ОАО «Красноярская ГЭС», владельцем которой является Олег Дерипаска.
3. Братская на р. Ангара в Иркутской области: 4 500 МВт. Работает с 1967 г. под руководством ОАО «Иркутскэнерго» Олега Дерипаска.
4. Усть-Илимская на р. Ангара: 3 840 МВт. Работает с марта 1979 г. под руководством ОАО «Иркутскэнерго» Олега Дерипаска.
5. Волжская на р. Волга: 2 592.5 МВт. Работает с сентября 1961 г. под руководством ОАО «РусГидро».

ТЭС — тепловая электростанция. Электрическая энергия вырабатывается за счет сжигания ископаемого топлива. На ТЭС вырабатывают более 40% мировой электроэнергии. В качестве топлива в России используют уголь, газ или нефть.

5 крупнейших ТЭС в России:

1. Сургутская ГРЭС-2 в Ханты-Мансийском АО: 5 597 МВт. Работает с 1985 г. под руководством ПАО «Юнипро».
2. Рефтинская ГРЭС в п. Рефтинском (Свердловская область): 3 800 МВт. Работает с 1963 г. под руководством «Энел Россия».
3. Костромская ГРЭС в. Волгореченске: 3 600 МВт. Работает с 1969 г. под руководством «Интер РАО».
4. Сургутская ГРЭС-1 в Ханты-Мансийском АО: 3 268 МВт. Работает с 1972 г. под руководством ОГК-2.
5. Рязанская ГРЭС в г. Новомичуринск: 3 070 МВт. Работает с 1973 г. под руководством ОГК-2.

АЭС — атомная электростанция. Она хоть и опасная, но чистая в отличии от ГЭС и ТЭС. Электроэнергия появляется от потребления небольшого объема топлива — Урана, Плутония. АЭС — это забетонированные камеры, где появляется тепло вследствие распада радиоактивных элементов. Большие температуры приводят к испарению вод, и пар начинает вращать турбины, как на ГЭС.

5 крупнейших АЭС в России:

1. Балаковская в Балаково (Саратовская область): 4 000 МВт. Работает с 28 декабря 1985 г. под руководством «Росэнергоатом».
2. Калининская в Удомле (Тверская область): 4 000 МВт. Работает с 9 мая 1984 г. под руководством «Росэнергоатом». Директором является Игнатов Виктор Игоревич.
3. Курская на Сейме в Курске: 4 000 МВт. Работает с 19 декабря 1976 г. под руководством «Росэнергоатом».
4. Ленинградская в Сосновом Бору (Ленинградская область): 4 000 МВт. Работает с 23 декабря 1973 г. под руководством «Росэнергоатом».
5. Нововоронежская: 2 597 МВт, планируемая — 3 796 МВт. Работает с сентября 1964 г. под руководством «Росэнергоатом».

Билибинская АЭС

Данная электростанция считается наиболее северной из всех, находящихся в пределах Российской Федерации. Она расположена в Чукотском автономном округе возле населенного пункта Билибино, как и указано на карте. Общее количество элементов насчитывает четыре блока ЭГП-6 по 12 мегаватт каждый. Два из них приведены в рабочее состояние в 1974 году, а остальные – в 1975 и 1976 г.г. Конструкция электростанции позволяет вырабатывать не только электрическую, но и тепловую энергию.

Надобность в создании подобной АЭС возникла в 60-е годы 20-го века, в связи с активизацией добычи золота в указанном районе. С началом его развития потребность в электроэнергии значительно увеличилась. Однако традиционные электростанции построить было невозможно из-за сложностей с доставкой топлива. Большие расстояния не позволили включиться и в Единую энергетическую систему. Поэтому в 1965 году на правительственном уровне решено строить атомную электростанцию, потребляющую не более 40 тонн специального радиоактивного топлива в год. За аналогичный период угля потребовалось бы гораздо больше – 200 тысяч тонн.

Сооружение АЭС было запланировано в суровых климатических условиях севера, на значительном удалении от коммуникаций и путей сообщения. В связи с этим, проект станции делался максимально простым, на основе металлоконструкций, а все составляющие объединялись в общий комплекс. Это позволило создать условия для поддержки одной и той же температуры внутри зданий в условиях суровой морозной зимы.

Монтажные работы начались в 1969 году, а уже в начальный период 1974 года 1-й энергоблок выдал электричество для Билибино и других населенных пунктов. Одновременно поселок был обеспечен теплом путем создания единой тепловой энергетической централи. До сегодняшнего дня Билибинская АЭС остается для чукотского региона наиболее эффективным источником энергии. По причине сокращения добычи золота, нагрузка на комплекс в последние годы заметно снизилась, что вызвало снижение производства электроэнергии.

Крупнейшие тепловые электростанции

Во многих странах до сих пор используются электростанции, работающие на ископаемом топливе и составляющие значительную долю в энергосистемах. Они успешно решают поставленные задачи, полностью обеспечивая электричеством промышленные, сельскохозяйственные и другие объекты.

ТЭС Tuoketuo

Самая мощная электростанция в мире в этом классе считается китайская тепловая установка Tuoketuo, с установленной мощностью 6600 мегаватт. Она включает в себя пять энергетических блоков, каждый из которых, в свою очередь, разделяется на две части по 600 мегаватт. Для собственных нужд станции дополнительно установлено еще два блока общей мощностью 600 МВт.

Темпы строительства составили своеобразный рекорд, поскольку временной промежуток между возведением двух блоков продолжался всего 50 дней. Топливом служит уголь, месторождение которого расположено в 50 км от объекта. Вода для технических нужд берется в Желтой реке, находящейся на расстоянии 12 км от станции. Все сооружения располагаются на площади 2,5 км2. Производство электроэнергии в течение года составляет более 33 млрд киловатт-часов.

Таичжунская ТЭС

Рассматривая крупнейшие электростанции мира следует отметить еще одну крупную тепловую установку – Таичжунскую, расположенную на острове Тайвань, как отмечено на карте. До 2011 года она считалась в своем классе наиболее крупной в мире, но затем уступила первенство станциям Tuoketuo и ГРЭС-2 города Сургута. После того как были установлены дополнительные блоки, Таичжунская ТЭС приобрела установленную мощность в 5824 МВт.

Схема электростанции включает в себя 10 энергетических блоков по 550 мегаватт, работающих на угле, потребляемом ежегодно в количестве 14,5 млн тонн. Дополнительно установлено еще 4 блока, работающих на природном газе, производительностью по 70 МВт. К общей мощности станции добавляется потенциал 22 ветровых турбин в размере 44 мегаватта. Весь комплекс зданий и сооружений располагается на территории с размерами 2,5х1,5 км. Среднегодовой показатель вырабатываемой электроэнергии находится в пределах 42 млрд киловатт-часов.

Тепловая атомная электростанция Германии

Рассматривая электростанции в Европе, следует остановиться на тепловой установке «Нойрат», расположенной в Германии южнее города Гревенбройхе, земля Северный Рейн-Вестфалия. На это место расположения указывает и карта электростанций всего мира.

Первые блоки электростанции в количестве пяти были введены в строй в 70-е годы прошлого века. Их общая производительность составила 2100 МВт или 2,1 гигаватт. В 2012 году станция пополнилась двумя новыми энергоблоками по 1000 мегаватт. Конструкция новых современных немецких установок дает возможность регулировать и равномерно распределять нагрузки в электрических сетях.

Общая мощность ТЭС, построенной в Германии, составляет 4,3 гигаватта, что позволяет отнести ее к наиболее крупным и мощным установкам, играющию важную роль в энергосистеме страны.

Все атомные электростанции России

Электростанции России (ТЭС, ГЭС, ГАЭС, АЭС)

Атомная электростанция (АЭС)

Тепловые электростанции (ТЭС)

Аварии на атомных электростанциях

Виды электростанций

Калининская АЭС

Условно включена в четверку самых больших АЭС на российской территории с показателем мощности 4 тысячи мегаватт.

Построена в северной части Тверской области возле населенного пункта Удомля. Располагающаяся прямо возле озера с одноименным названием, она не испытывает перебоев с охлаждающей жидкостью. Конструктивно состоит из 4-х энергетических блоков с реакторами ВВЭР-1000, по 1000 МВт. Они поэтапно вводились в действие в 1984, 1986, 2004 и 2011 годах.

По высоковольтным ЛЭП электричество передается в Тверь и другие большие города – Москву, Санкт-Петербург, Владимир. Такой широкий охват стал реально осуществим, благодаря удачному географическому положению установки.

Энергетические блоки, используемые в АЭС, относятся к самым эффективным и безопасным, что существенно улучшает производительность их работы. Оборудование станции постоянно модернизируется, позволяя увеличить производство электроэнергии и существенно продлить эксплуатационный ресурс энергоблоков. Так, в 2016 году на 3-м энергоблоке был заменен конденсатор турбины. На данных блока такая операция была проведена впервые и успешно завершилась. Калининская АЭС находится в хорошем техническом состоянии и может эксплуатироваться до 2038 года.

Балаковская АЭС

Ядерная энергетическая установка расположена в Саратовской области, неподалеку от населенного пункта Балаково. Ее составными частями являются 4 энергетических блока ВВЭР-1000, поэтапно вводимые в эксплуатацию в 1885, 1987, 1988 и 1993 годах. Она входит в число 4-х крупнейших атомных электростанций на территории Российской Федерации, которые отличает 4000 МВт выдаваемой мощности.

На протяжении годового периода Балаковская АЭС производит свыше 30 млрд кВт*ч электричества. Это количество составляет 25% во всем Приволжском федеральном округе и 20% от выработки всех российских станций этого типа.

Весь комплекс зданий и сооружений расположен на берегу Саратовского водохранилища, которое обеспечивает водой реакторных энергетических установок, использующих замкнутую схему охлаждения. Мелководная часть водоема, используемая для нужд станции, отсечена специальными дамбами.

Сооружение инженерных сетей и транспортных коммуникаций началось в 1977 году, а сама АЭС – в 1980 году. Конструктивно все оснащение Балаковской электростанции можно условно разделить на 2 части – реакторную и турбогенераторную. Все виды технологических систем управляются с использованием автоматической и измерительной аппаратуры.

Работа каждого энергоблока осуществляется по технологической схеме, состоящей из двух контуров.

• В состав 1-го контура входят водно-водяной реактор ВВЭР-1000 (тепловая мощность 3 тысячи МВт) и 4 охлаждающие петли, работающие в режиме циркуляции. По этим направлениям выполняется прокачка теплоносителя с повышенным давлением через зону активного действия. Вода, нагреваясь в реакторе, попадает по трубопроводам в парогенераторы.
• Другой контур блока считается нерадиоактивным. Его конструкция состоит из испарительной и водопитающей аппаратуры, турбоагрегата на 1000 МВт и обессоливающих приборов. В 1-м контуре жидкость остывает в парогенераторах, одновременно отдавая свои тепловые калории воде, циркулирующей во 2-м контуре. Вода внутри парогенератора преобразуется в пар и затем попадает внутрь турбоустановки, вызывающей вращательное движение электрического генератора.

По такой же схеме происходит строительство всех атомных электростанций и их дальнейшая работа.

Список атомных электростанций России имеет следующий вид:

1. Балаковская АЭС, которая считается крупнейшей станцией на территории современной России. Эта станция работает на четырех энергетических блоках типа ВВЭР-100, которые были введены в эксплуатацию еще в 90-ых годах. Станция имеет надежную защиту в виде герметичного железобетонного слоя.
2. Белоярская АЭС, которая названа в честь основателя атомной отрасли Курчатова. Уникальность данной станции заключается в применении энергоблоков различных типов. Два блока имеют реакторы АМБ, а один работает на реакторе типа БН-600. Доля вырабатываемой станцией энергии составляет 10% от количества, которую вырабатывают все атомные электростанции России, притом, что на настоящий момент эксплуатируется всего один блок, а два других законсервированы.
3. Билибинская АЭС, являющаяся единственным источником электричества для Чукотского автономного округа и его столицы — города Анадырь. Атомные станции России на карте сконцентрированы преимущественно в Европейской части, и только Билибинская АЭС находится на северо-востоке страны. Система функционирования станции построена таким образом, что при малейших неполадках в работе одного из блоков не прерывается работа всего объекта.
4. Калининская АЭС. Преимуществом данной станции является удачное географическое расположение, что дает возможность вырабатывать высоковольтную энергию. За выработку электричества на этой станции отвечает последовательность из трех реакторов типа ВЭР-1000.
5. Кольская АЭС. Первая на территории станы атомная электростанция, которая была построена за Полярным кругом. В настоящий момент наблюдается спад потребления ресурсов, поэтому все энергоблоки станции находятся в режиме диспетчеризации.
6. Курская АЭС. Данная крупная станция является важнейшим узлом всей энергетической системы страны, обеспечивая достаточное количество энергии для промышленных предприятий Курской области. Всего на станции эксплуатируется 4 энергоблока типа РБМК-1000, которые выдают мощность в 4 ГВт. Отличительной особенностью объекта является использование очищенной воды.
7. Ленинградская АЭС. Эта станция является первой в России, на которой были применены самые мощные из современных реакторов — РБМК-1000. Территориально станция располагается на берегу финского залива возле небольшого города Сосновый бор.
8. Нововоронежская АЭС является первой в стране станцией, на которой стали применяться новые реакторы типа ВВЭР. Производства энергии обеспечивается тремя очередями энергоблоков, что позволяет варьировать получаемую мощность в зависимости от потребностей.
9. Ядерные станции на карте РФ в южной части представлены Ростовской АЭС, которая располагается недалеко от города Волгодонск. Особенностью станции является ее способность удовлетворить требования поточного производства. Работает станция на реакторах типа ВВЭР-1000.
10. Смоленская АЭС является очень крупной станцией, для работы которой применяются реакторы РБМК-1000. По итогам 2010 года данный объект был признан самым лучшим в области безопасности.

Современное состояние атомной энергетики России позволяет говорить о наличии большого потенциала, который в обозримом будущем может реализоваться в создании и проектировании реакторов нового типа, позволяющих вырабатывать большие объемы энергии при меньших затратах.

Волжская ГЭС (2671 МВт)

Ныне Волжская, а ранее Сталинградская и Волгоградская ГЭС построена на реке Волге на территории Волгоградской области. Она является крупнейшей в европейской части России, а на протяжении 1960-63 годов была крупнейшей в мире электростанцией. Является нижней ступенью Волжско-Камского каскада ГЭС. На правом берегу находится район Волгограда, а на левом – город Волжский.
Эту ГЭС строили с 1952 по 1961 год, она относится к средненапорной ГЭС руслового типа. Ввод её в строй решил многие вопросы энергоснабжения Донбасса и Нижнего Поволжья, объединения энергосистем центра, юга и Поволжья. В Нижнем Поволжье появилась энергетическая база для продолжения развития народного хозяйства. Благодаря Волжской ГЭС был завершён глубоководный водный путь от Саратова до Астрахани. По плотине ГЭС организовано постоянное автомобильное и железнодорожное движение через Волгу, которое обеспечило кратчайшую связь между собой районов Поволжья. Водохранилище ГЭС также используется для обводнения и орошения местных засушливых земель.

Почему крупнейшие ГЭС России построены в Сибири

В советское время, когда строились крупнейшие гидроэлектростанции, стратегический расчет предполагал бурное развитие промышленности, для которой требуется электроэнергия. И действительно, эти станции обслуживают в первую очередь крупнейшие предприятия, в то время как отопление и горячее водоснабжение населения прилегающих регионов осуществляется за счет котельных, в том числе угольных.

Кроме того, любая крупная ГЭС, в отличие от малых, предполагает затопление значительных территорий, и где, как не на относительно безлюдных сибирских просторах, это можно сделать с наименьшими потерями!

Богучанская ГЭС (2997 МВт)

В Красноярском крае неподалёку от города Кодинска в Кежемском районе на Ангаре была построена ещё одна электростанция – Богучанская, которая также вошла в Ангарский каскад в качестве последней четвёртой ступени. По своей проектной мощности она встала в ряд крупнейших российских гидроэлектростанций.
Строительство этого гидроузла велось в период с 1974 по 2014 год – это самый большой долгострой в истории отечественной гидроэнергетики. В российский период истории эту ГЭС строили совместно «Русал» и «Русгидро» в соответствии с госпрограммой комплексного развития нижнего Приангарья. В октябре 2012 года состоялся ввод в действие первых гидроагрегатов станции, а девятый – последний заработал в конце декабря 2014 года. В июле 2015 года гидроэлектростанцию вывели на проектную мощность после того, как её водохранилище заполнилось водой до проектного уровня в 208 метров.
Появление этой ГЭС должно положительно повлиять на экономическое развитие региона, а большую часть выданной ей электроэнергии собираются направить на строящийся Богучанский алюминиевый завод и прочие перспективные предприятия. Общественные организации, такие как «Гринпис» и «Всемирный фонд дикой природы», критиковали строительство Богучанской ГЭС, поскольку оно велось без предварительной оценки воздействия на окружающую среду.

Нововоронежская АЭС

Размещена неподалеку от Воронежа, на левом берегу Дона. Конструкция состоит из 3-х энергоблоков – ВВЭР-440, ВВЭР-1000 и ВВЭР-1200, общей производительностью 1440 МВт. Сооружение считается одним из старейших в атомной энергетике в России и на 85% снабжает Воронежскую область электричеством.

Первая энергетическая установка была запущена в 1964 году, остальные очереди вводились в рабочий режим постепенно, вплоть до 1980 года. С 1995 года на Нововоронежской атомной электростанции осуществляется поэтапная модернизация энергоблоков, проводятся мероприятия по приведению их к современным актуальным стандартам и требованиям безопасности.

Начиная с 2007 года на объекте сооружаются энергоблоки, относящиеся к новому поколению, с реакторами ВВЭР-1200. В 2017 году выполнен ввод одного из них в эксплуатацию на промышленном уровне.

Графики электрических нагрузок

Графики нагрузок, характеризующие работу как потребителей, так и источников электроэнергии, представляют собой диаграммы в прямоугольных осях координат, где по оси абсцисс откладывается время, в течение которого показывается изменение нагрузки, а по оси ординат – соответствующие данному моменту времени нагрузки, обычно в виде активной, реактивной или полной (кажущейся) мощностей. Чаще всего строят суточные, месячные, сезонные и годовые графики нагрузок.

При построении так называемых ступенчатых графиков нагрузок (рис. 4) считают, что нагрузка в интервале между двумя измерениями остается постоянной. Исходными для построения годового графика нагрузки по продолжительности являются суточные графики нагрузки для характерных зимних и летних суток. График строится по 12 точкам, соответствующим наибольшим суточным нагрузкам каждого месяца.

Площадь годового графика нагрузки по продолжительности представляет собой в определенном масштабе потребляемую (отдаваемую) за год энергию (кВт·ч), а площадь суточных графиков – энергию, потребляемую (отдаваемую) за сутки (кВт·ч).

Годовые графики нагрузки дают возможность определить оптимальное количество и мощность агрегатов электростанции или трансформаторов подстанции, уточнить режимы их работы, выявить возможные сроки их планово-предупредительных ремонтов.

Графики также дают возможность приближенно рассчитать годовую потребность в электроэнергии, годовые потери в сетях, трансформаторах и других элементах установки. По графикам нагрузки определяется ряд техникоэкономических показателей для действующих или вновь проектируемых электроустановок, таких, как средняя (среднесуточная, среднемесячная или среднегодовая) нагрузка электростанции или подстанции, число часов использования установленной мощности, коэффициент заполнения графика, коэффициент использования установленной мощности.

Рис. 4. Суточный ступенчатый график активной нагрузки

Графики нагрузки предназначены для следующих целей:

• для определения времени пуска и остановки агрегатов, включения и отключения трансформаторов;
• определения количества выработанной (потребленной) электроэнергии, расхода топлива и воды;
• ведения экономичного режима электроустановки;
• планирования сроков ремонтов оборудования;
• проектирования новых и расширения действующих электроустановок;
• проектирования новых и развития существующих энергосистем, их узлов нагрузки и отдельных потребителей электроэнергии.

Чем равномернее нагрузка генераторов, тем лучше условия их работы, поэтому возникает так называемая проблема регулирования графиков нагрузки, проблема их выравнивания. При этом следует иметь в виду, что целесообразно по возможности более полно использовать установленную мощность электростанций.

Для регулирования графиков нагрузки используют различные способы, в том числе:

• подключение сезонных потребителей;
• подключение нагрузки ночью;
• увеличение числа рабочих смен;
• смещение начала работы смен и начала работы предприятий;
• разнос выходных дней;
• введение платы как за активную, так и за реактивную энергию;
• уменьшение перетоков реактивной мощности по сети;
• объединение районных энергосистем.

Суточный график нужен для оперативного регулирования и планирования балансов электроэнергии и мощности до нескольких суток.

Недельный:

• определение готовности работы оборудования.
• управление режимами с учетом недельной неравномерности;
• проведение текущих осмотров ревизий текущих ремонтов;
• регулирование водно-энергетических режимов ГЭС.

Годовой:

• планирование хозяйств деятельности;
• планирование капитального ремонта;
• планирование обеспечения топливом;
• водно-энергетическое регулирование ресурсов водохранилища ГЭС;
• планирование товарно-ценовой деятельности.

Деление электростанции России по типам

Ведущую роль в электроэнергетике России играют тепловые электростанции, доля которых в отрасли составляет 67%, что в числовом эквиваленте равно 358 электростанциям. При этом внутри теплоэнергетика делится на станции по виду потребляемого топлива. Первое место занимает природный газ, на долю которого приходится 71%, далее следует уголь с 27,5%, на третьем месте жидкое топливо (мазут) и альтернативные виды топлива, объем которых не превышает половины процента от общей массы.

Крупные тепловые электростанции России, как правило, размещаются в местах сосредоточения топлива, что позволяет снизить затраты на доставку. Также особенностью ТЭС является ориентированность на потребителя при одновременном применении топлива, обладающего высокой калорийностью. В качестве примера, можно привести станции, потребляющие в качестве топлива мазут. Как правило, они расположены в крупных нефтеперерабатывающих центрах.

Наряду с привычными ТЭЦ на территории России функционируют ГРЭС, что расшифровывается как государственная районная электрическая станция. Примечательно, что подобное название сохранилось со времен СССР. Слово «районная» в названии означает ориентированность станции на покрытие энергетических затрат определенной территории.

Красноярская ГЭС (6000 МВт)

Красноярская ГЭС им. 50-летия СССР также стоит на Енисее, возле Дивногорска в Красноярском крае и является третьим звеном Енисейского каскада ГЭС. В Красноярском гидроузле есть судоподъёмник – единственный в России.
Первые два гидроагрегата здесь запустили в конце 1967 года, в следующем году к ним прибавились ещё 4, ещё один в 1970 году, а последние в 1971 году. Приём в эксплуатацию Красноярской ГЭС государственной комиссией прошёл с отметкой «отлично». В 1976 году началась пробная эксплуатация судоподъёмника, а с 1982 года он заработал на постоянной основе.
Красноярская ГЭС является важным центром нагрузок единой энергосистемы Сибири, обеспечивает стабильное снабжение Красноярского края электроэнергией. Она сглаживает неравномерное потребление энергии, особенно в случаях аварий. Так, после катастрофы на Саяно-Шушенской ГЭС, по команде системного оператора нагрузка на Красноярскую ГЭС возросла с 2450 МВт до 3932 МВт. Красноярская ГЭС производит свыше 30% электроэнергии Красноярского края. Но её функция состоит не только в выработке энергии, но и в защите лежащих ниже земель от наводнений, срезая пики паводков, она задерживает их в водохранилище. Она обеспечивает водой соседние населённые пункты, работой речной флот как выше, так и ниже плотины.
